电气装配实训装置（双工位）（初中级）

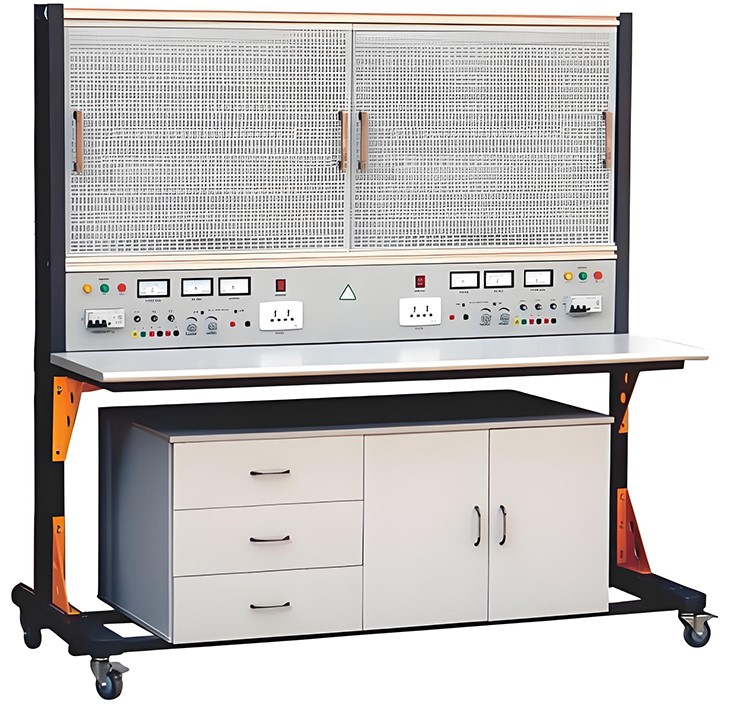

SB-210A型电气装配实训装置（双工位）

一、产品概述
电气装配实训装置（双工位）（初中级）专为中职、高职初中级电气装配、电工接线、元器件安装、线路调试教学设计，每套设备独立双工位，电气装配实训平台满足两人同时实操训练，贴合初中级电工、电气装配工职业技能考核标准。
电气装配实训装置（双工位）由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。电气装配实训设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校，电气装配实训设备是一种理想的职业教育实训设备。本设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。设备储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。

序号	名称	单位	数量	备注
1	电气装配实训装置	台	1	外形尺寸：1680mm×750mm×1630mm ；材料：钢铝结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置网孔挂板，安装元件。
2	电气元件	套	2
3	实训电机	台	1	三相异步电动机（380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
		台	1	三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y
		台	1	三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y
4	安全连线	套	1
5	常用工具	套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
6	电力拖动仿真教学软件（网络版）	套	1	电力拖动仿真教学软件依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
7	机床电气线路仿真教学软件	套	1	机床电气线路仿真教学软件以实际工程项目为主线，以施工任务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出，具有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的仿真软件。二、技术参数：包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。（一）CA6140车床 1、实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。 2、车床认知包括两部分：车床认知和车床工作车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。 3、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、车床壁龛主电线路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、车床壁龛控制电路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、车床壁龛外部接线实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。（二）Z37钻床 1、实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。 2、钻床认知包括两部分：钻床认知和钻床工作钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。钻床工作：通过点击仿真车钻按钮来操作钻床运行，了解Z37钻床运作原理流程。 3、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、钻床壁龛主电线路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、钻床壁龛控制电路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、钻床壁龛外部接线实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。（三）M7130磨床 1、实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。 2、磨床认知包括两部分：磨床认知和磨床工作磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。磨床工作：通过点击仿真磨床按钮来操作钻床运行，了解M7310磨床运作原理流程。 3、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、磨床壁龛主电线路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、磨床壁龛控制电路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、磨床壁龛外部接线实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。（四）X62W铣床 1、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。 2、铣床认知包括两部分：铣床认知和铣床工作铣床认知：展示铣床主要组成部分，包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。铣床工作：通过点击仿真铣床按钮来操作铣床运行，了解X62W铣床运作原理流程。 3、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、铣床左壁龛主电线路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、铣床左壁龛控制电路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、铣床右壁龛控制电路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 7、铣床右壁龛主电线路连接实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 8、铣床壁龛外部接线实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
8	网孔板	块	2	774×580mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；
9	实验说明书	套	1	指导学生实训

序号	名称	型号与规格	单位	数量
1	三相漏电开关	3P+N D6A	只	2
2	三相熔断器	3P 32A	只	4
3	交流接触器	220V	只	8
4	中间继电器	AC220V	只	4
5	时间继电器	F5-T2 AC220V 通电型	只	2
6	时间继电器	F5-D2 AC220V 断电型	只	2
7	热继电器	0.25-0.4A	只	2
8	单向电能表	220V 0.5（2）A	只	2
9	综合支架	内置按钮4只、指示灯4只、急停1只、转换开关1只，选择开关2只、3只大功率电阻电阻	只	2
10	行程开关	LX19-001	只	8
11	线槽	5025	米	4
12	接线端子	TB1512	只	6
13	硬线	1平方	卷	2
14	软线	0.75平方	25米/卷	4
15	导轨	200mm	条	10
16	灯开关	86型 4开	只	2
17	灯头		只	4
18	灯泡	AC220V/40W	只	4
19	明盒	86型	个	2
20	塑料原木	Φ100mm	只	4
21	辅助触头组	F4-22	只	8

序号	名称	单位	数量
1	数字万用表	只	1
2	一字螺丝刀	把	1
3	十字螺丝刀	把	1
4	斜口钳	把	1
5	剥线钳	把	1
6	压线钳	把	1
