SB-A10型机构运动简图测绘实验装置
一、概述
机构运动简图测绘实验装置,分析机构的组成可知，任何机构都是由许多构件通过运动副的联接而构成的。这些组成机构的构件其外形和结构往往是很复杂的，但决定机构各部分之间相对运动关系的是原动件的运动规律、运动副类型及运动副相对位置的尺寸，而不是构件的外形（高副机构的轮廓形状除外)、断面尺寸以及运动副的具体结构。因此，为了便于对现有机构进行分析或设计新机构，可以撇开构件、运动副的外形和具体构造，而只用简单的线条和符号代表构件和运动副，按比例定出各运动副的位置，以此表示机构的组成和运动情况。这种表示机构相对运动关系的简单图形称为机构运动简图。掌握机构运动简图的绘制方法是工程技术人员进行机构设计、机构分析、方案讨论和交流所必需的。

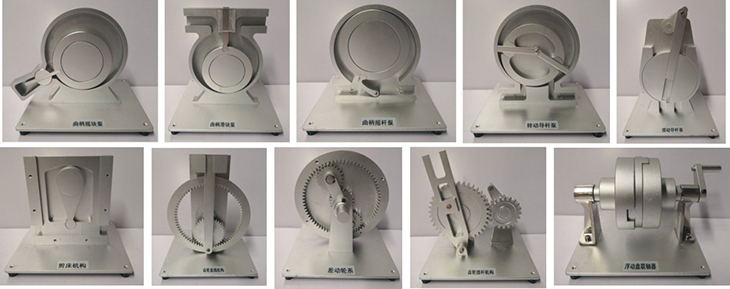

A1差动轮系结构、
A2剪床机构、
A3摆动导杆泵
A4转动导杆泵、
A5曲柄摇杆泵、
A6齿轮摇块泵
A7曲柄滑块泵、
A8齿轮直线机构、
A9浮动盘联轴节、
A10齿轮摆杆机构
以上规格不小于：200×180×120mm
材料选用：
模型壳体、转动件均采用铝合金精加工制作、表面打磨，进行喷砂氧化处理；所有联接件均采用标准化生产，需要观察内部机构运动的模型表面装饰有透明有机玻璃，销轴连接，产品耐磨性好、转动灵活，拆装方便，经久耐用、美观大方。
二、实验项目：
可以拆装模型，进行测量绘图，通过模型运动形式，画出模型的运动简图等。
|
